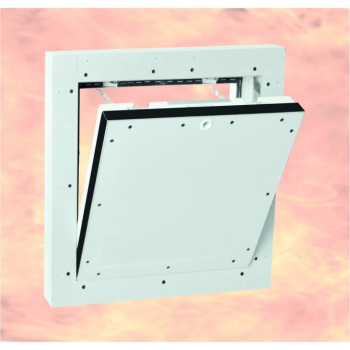

Revisionstür EI90 - Schachtwand
Revisionstür EI90 - Schachtwand
Die Revisionsklappe besteht aus Aluminiumprofilen mit Gipskartoneinlage GKF 40 mm, 45 mm oder 50 mm (I90).
Die beiden Rahmen der Revisionsklappe bestehen aus je vier einzelnen Rahmenteilen, die durch ein spezielles Schweißverfahren fest miteinander verbunden sind.
Die rückseitige Brandschutzaufdoppelung erreicht den geforderten Brandschutz. Die Revisionsklappe ist mit zwei Fangsicherungen versehen. Um eventuelle Unfälle zu vermeiden, sind diese nach jedem Öffnen des Türblattes wieder einzuhängen.
Zwischen Rahmen und Türblatt ist ein Luftspalt von 1,5 mm, der mit einer umlaufenden Brandschutz-Dichtung (aufschäumend) versehen ist. Als Verschluss der Revisionsklappe kann gewählt werden zwischen Vierkantschloss (FS), Rundzylinder-Hebelschloss (Z) und Profilzylinderschloss (PZ1/PZ2).
Die beiden Rahmen der Revisionsklappe bestehen aus je vier einzelnen Rahmenteilen, die durch ein spezielles Schweißverfahren fest miteinander verbunden sind.
Die rückseitige Brandschutzaufdoppelung erreicht den geforderten Brandschutz. Die Revisionsklappe ist mit zwei Fangsicherungen versehen. Um eventuelle Unfälle zu vermeiden, sind diese nach jedem Öffnen des Türblattes wieder einzuhängen.
Zwischen Rahmen und Türblatt ist ein Luftspalt von 1,5 mm, der mit einer umlaufenden Brandschutz-Dichtung (aufschäumend) versehen ist. Als Verschluss der Revisionsklappe kann gewählt werden zwischen Vierkantschloss (FS), Rundzylinder-Hebelschloss (Z) und Profilzylinderschloss (PZ1/PZ2).
| Artikelnr. | Produktvarianten | VPE | Downloads |
|---|---|---|---|
| RT3340EI90SW | Revisionstür EI90 - Schachtwand | 300 mm x 300 mm x 40 mm | 1 Stk | |
| RT3345F90SW | Revisionstür EI90 Schachtwand | 300 mm x 300 mm x 45 mm | 1 Stk | |
| RT4440EI90SW | Revisionstür EI90 - Schachtwand | 400 mm x 400 mm x 40 mm | 1 Stk | |
| RT5540EI90SW | Revisionstür EI90 - Schachtwand | 500 mm x 500 mm x 40 mm | 1 Stk | |
| RT6640EI90SW | Revisionstür EI90 - Schachtwand | 600 mm x 600 mm x 40 mm | 1 Stk | |
| RT6645EI90SW | Revisionstür EI90 - Schachtwand | 600 mm x 600 mm x 45 mm | 1 Stk | |
| RT8540EI90SW | Revisionstür EI90 - Schachtwand | 800 mm x 500 mm x 40 mm | 1 Stk |
